Вариатор, или бесступенчатая трансмиссия (CVT), отличается от традиционных автоматических коробок передач отсутствием фиксированных передаточных чисел. Вместо них используется система, позволяющая плавно изменять передаточное отношение в широком диапазоне. Это обеспечивает оптимальную мощность двигателя при различных скоростях движения, повышая эффективность и экономичность.
Принцип работы вариатора
В основе работы вариатора лежит изменение передаточного отношения между двигателем и колесами за счет изменения диаметра шкивов. В большинстве современных вариаторов используется клиноременная передача. Двигатель вращает ведущий шкив, состоящий из двух конусообразных полушкивов, которые могут сдвигаться относительно друг друга, изменяя эффективный диаметр шкива. Между этими полушкивами находится стальной ремень, обладающий высокой прочностью и гибкостью.
При необходимости увеличения передаточного отношения (например, при разгоне), полушкивы ведущего шкива сжимаются, уменьшая эффективный диаметр, и ремень перемещается к меньшим диаметрам. Это приводит к увеличению скорости вращения ведомого шкива и, соответственно, колес автомобиля. При необходимости уменьшения передаточного отношения (например, при движении на высокой скорости или при торможении двигателем), полушкивы ведущего шкива расширяются, увеличивая эффективный диаметр, и ремень перемещается к большим диаметрам. Скорость вращения ведомого шкива уменьшается, обеспечивая оптимальный крутящий момент.
Процесс изменения диаметра шкивов управляется электронно-гидравлической системой. Датчики контролируют скорость двигателя, скорость автомобиля, положение педали акселератора и другие параметры. На основе этих данных электронный блок управления (ЭБУ) выдает сигналы гидравлическим исполнительным механизмам, которые перемещают полушкивы, обеспечивая плавное изменение передаточного отношения. Эта система позволяет вариатору постоянно адаптироваться к изменяющимся условиям движения, обеспечивая оптимальную мощность и экономичность.
Важно отметить, что плавность работы вариатора обеспечивается не только плавным изменением диаметра шкивов, но и использованием специального ремня с высокой гибкостью. Этот ремень способен передавать крутящий момент даже при значительных изменениях диаметра шкивов, обеспечивая плавный переход между передаточными отношениями и исключая рывки и толчки.

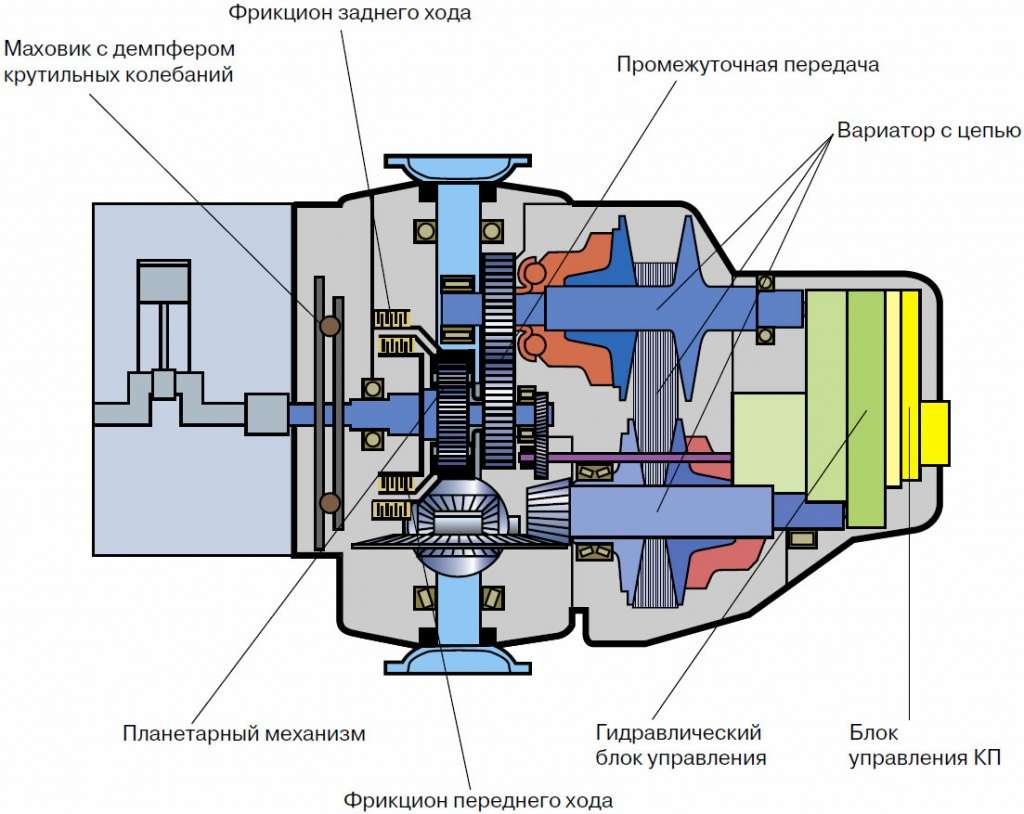

Основные компоненты вариатора⁚ конус, шкивы, ремень
Сердцем вариатора является система из двух шкивов, состоящих из конусообразных полушкивов, и высокопрочного ремня. Эти компоненты работают в комплексе, обеспечивая плавное изменение передаточного отношения. Ведущий шкив, соединенный непосредственно с двигателем, передает крутящий момент на ведомый шкив, который, в свою очередь, соединен с трансмиссией автомобиля.
Конусные полушкивы — это ключевой элемент, определяющий диапазон изменения передаточного отношения. Их форма и угол наклона тщательно рассчитаны для обеспечения оптимальной передачи крутящего момента и плавной работы. Изменение расстояния между полушкивами, а следовательно, и их эффективного диаметра, осуществляется гидравлическими или электромеханическими актуаторами под управлением электронного блока управления.
Ремень вариатора – это высокотехнологичный компонент, отвечающий за передачу крутящего момента между шкивами. В отличие от обычных ремней, ремень вариатора имеет специальную конструкцию, позволяющую ему адаптироваться к изменениям диаметра шкивов без проскальзывания и износа. Часто используется стальной ремень с высокой прочностью на разрыв и изгиб, обеспечивающий надежную работу даже при высоких нагрузках.
Кроме того, в конструкции вариатора присутствуют дополнительные компоненты, обеспечивающие его надежную и эффективную работу. Это могут быть подшипники, удерживающие шкивы и обеспечивающие их свободное вращение, гидронасос, обеспечивающий давление рабочей жидкости для перемещения полушкивов, и различные датчики, контролирующие работу вариатора и передающие информацию в электронный блок управления. Все эти компоненты тщательно подобраны и взаимодействуют между собой, обеспечивая плавную и эффективную работу всей системы.
Качество и надежность этих компонентов напрямую влияют на долговечность и эффективность вариатора. Поэтому важно использовать только оригинальные запчасти и проводить своевременное техническое обслуживание.
Система управления вариатором⁚ электроника и гидравлика
Современные вариаторы используют сложную систему управления, сочетающую в себе электронику и гидравлику для точного и эффективного регулирования передаточного числа. Электронный блок управления (ЭБУ) является «мозгом» всей системы, получающим данные от различных датчиков и определяющим оптимальное передаточное отношение в зависимости от условий движения и требований водителя.
Датчики, встроенные в вариатор, постоянно отслеживают параметры работы, такие как скорость двигателя, скорость автомобиля, положение дроссельной заслонки, температура масла и другие. Эта информация передается в ЭБУ, который анализирует ее и выдает управляющие сигналы для гидравлической системы.
Гидравлическая система вариатора отвечает за непосредственное изменение положения полушкивов. Она включает в себя гидронасос, преобразующий механическую энергию двигателя в гидравлическое давление, и гидравлические актуаторы, перемещающие полушкивы в соответствии с сигналами от ЭБУ. Точное управление гидравлическим давлением позволяет плавно изменять передаточное отношение в широком диапазоне.
Для обеспечения плавности и точности работы, в системе управления используется обратная связь. Датчики положения полушкивов передают информацию в ЭБУ, позволяя ему корректировать работу гидравлической системы и поддерживать заданное передаточное отношение. Это обеспечивает оптимальную передачу крутящего момента и минимальные потери энергии.
Система управления вариатором также включает в себя защитные механизмы, предотвращающие повреждения компонентов при перегрузках или нештатных ситуациях. Например, при резком увеличении нагрузки, система управления может автоматически перейти на более низкое передаточное отношение, предотвращая перегрузку двигателя или ремня.
Сложная взаимосвязь электроники и гидравлики позволяет современным вариаторам работать эффективно и надежно, обеспечивая плавное ускорение, экономичный расход топлива и комфортное вождение. Регулярное техническое обслуживание и диагностика системы управления вариатора являются залогом его долговечности и бесперебойной работы.
