Трансмиссия – сложный механизм, передающий крутящий момент от двигателя к колесам. Ключевые детали⁚ сцепление (обеспечивает плавное переключение передач), коробка передач (изменяет передаточное число), карданный вал (передает вращение на заднюю ось), дифференциал (распределяет крутящий момент между колесами), полуоси (передают крутящий момент от дифференциала к колесам). Правильное функционирование каждой детали критически важно для надежной работы автомобиля.
Основные компоненты трансмиссии

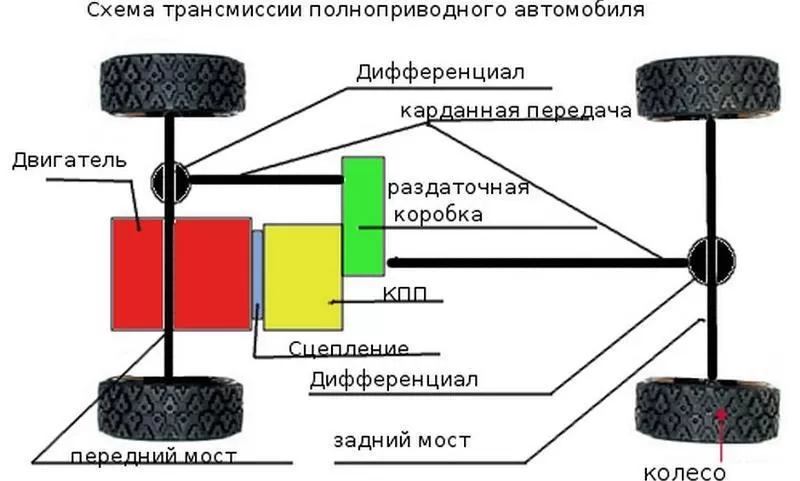

Система трансмиссии автомобиля – это сложная совокупность механизмов, обеспечивающих передачу крутящего момента от двигателя к ведущим колесам. К основным компонентам относятся⁚ сцепление, коробка передач, карданный вал (или приводные валы), главная передача (включая дифференциал) и полуоси. Рассмотрим каждый компонент подробнее.
Сцепление служит для временного разъединения двигателя и коробки передач, позволяя водителю плавно трогаться с места и переключать передачи. Оно состоит из ведомого и ведущего дисков, а также выжимного подшипника, управляемого педалью сцепления. Износ фрикционных накладок ведомого диска является распространенной причиной необходимости ремонта сцепления.
Коробка передач – это сердце трансмиссии, отвечающая за изменение передаточного числа между двигателем и колесами. Она позволяет адаптировать крутящий момент двигателя к различным условиям движения – от медленного движения на низких передачах до высоких скоростей на высших передачах. Существуют различные типы коробок передач⁚ механические, автоматические, роботизированные и вариаторы.
Карданный вал (или приводные валы) передает крутящий момент от коробки передач к главной передаче. В полноприводных автомобилях используются несколько карданных валов, обеспечивающих передачу крутящего момента на все колеса. Карданные валы состоят из шарнирных соединений, позволяющих компенсировать изменение угла между валами при движении автомобиля.
Главная передача, включающая дифференциал, расположена в заднем мосту (или в редукторах мостов в полноприводных автомобилях). Дифференциал позволяет колесам вращаться с разной скоростью при повороте, что необходимо для предотвращения пробуксовки колес. Главная передача отвечает за окончательное понижение передаточного числа перед передачей крутящего момента на полуоси.
Полуоси передают крутящий момент от главной передачи к колесам. Они являются важными элементами трансмиссии, обеспечивающими вращение колес и передачу усилия на дорогу. Износ или поломка полуосей может привести к потере управляемости и серьезным повреждениям автомобиля.
Типы трансмиссий⁚ механическая, автоматическая, роботизированная
Современные автомобили оснащаются различными типами трансмиссий, каждая из которых имеет свои преимущества и недостатки. Три основных типа – механическая, автоматическая и роботизированная – существенно отличаются по принципу работы и управлению. Выбор типа трансмиссии зависит от индивидуальных предпочтений водителя, условий эксплуатации автомобиля и его класса.
Механическая трансмиссия (МКПП) – классический и наиболее распространенный тип трансмиссии, требующий от водителя активного участия в управлении. Переключение передач осуществляется вручную с помощью рычага переключения передач и педали сцепления. МКПП обеспечивает высокую эффективность передачи крутящего момента и позволяет водителю полностью контролировать процесс разгона и торможения двигателем. Однако, управление МКПП требует определенных навыков и может быть утомительным в городских условиях.
Автоматическая трансмиссия (АКПП) – обеспечивает автоматическое переключение передач без участия водителя. Управление осуществляется с помощью селектора режимов, позволяющего выбирать между режимами движения (D – движение, R – задний ход, N – нейтраль, P – парковка). АКПП обеспечивает плавное переключение передач и максимальный комфорт управления, особенно в городских условиях. Однако, АКПП менее эффективна, чем МКПП, и может иметь более высокую стоимость обслуживания.
Внутри семейства автоматических трансмиссий выделяются различные конструкции⁚ классические гидромеханические АКПП, вариаторы (CVT), роботизированные коробки передач с двумя сцеплениями (DCT). Вариаторы обеспечивают плавное изменение передаточного отношения, что оптимизирует расход топлива, но могут быть менее надежными, чем классические АКПП. Коробки DCT сочетают в себе преимущества автоматических и механических трансмиссий, обеспечивая быстрое переключение передач и высокую эффективность.
Роботизированная трансмиссия (РКПП) – это механическая коробка передач, оснащенная автоматизированным механизмом переключения передач. В отличие от АКПП, РКПП использует механизмы переключения передач, управляемые электроникой. РКПП сочетает в себе преимущества МКПП (высокая эффективность) и АКПП (автоматическое переключение передач), но может быть менее плавной в переключениях, чем АКПП. РКПП обычно менее надежны чем классическая АКПП, особенно в условиях интенсивной эксплуатации.
Выбор между типами трансмиссий – это компромисс между комфортом, эффективностью и стоимостью. Каждый тип имеет свои сильные и слабые стороны, и оптимальный выбор зависит от индивидуальных потребностей и предпочтений.
Принцип работы различных типов трансмиссий
Различные типы трансмиссий используют разные механизмы для передачи крутящего момента от двигателя к колесам и изменения передаточного числа. Рассмотрим принципы работы основных типов⁚
Механическая трансмиссия (МКПП)⁚ В МКПП крутящий момент передается через сцепление, которое разъединяет двигатель и коробку передач при переключении. Коробка передач содержит набор шестерен разных размеров, которые соединяются между собой для изменения передаточного отношения. Водитель вручную выбирает нужную передачу, изменяя тем самым крутящий момент, передаваемый на колеса. Сцепление необходимо для плавного включения передачи, предотвращая рывки и повреждения механизма. Переключение передач осуществляется путем перемещения рычага, который взаимодействует с механизмом выбора передач внутри коробки.
Автоматическая трансмиссия (АКПП)⁚ В АКПП переключение передач осуществляется автоматически с помощью гидравлической системы или электроники. Гидротрансформатор, являющийся ключевым элементом, передает крутящий момент от двигателя к планетарным передачам. Планетарные передачи, состоящие из солнечной, коронной и сателлитных шестерен, позволяют изменять передаточное отношение. Электроника или гидравлический блок управления анализируют параметры движения и выбирают оптимальную передачу. АКПП обычно имеют несколько режимов работы, позволяющих адаптироваться к различным условиям движения.
Вариаторы (CVT)⁚ В вариаторах передаточное число изменяется плавно, без дискретных ступеней. Они используют систему ремней или цепей, которые движутся между конусообразными шкивами. Изменяя расстояние между шкивами, вариатор изменяет передаточное отношение, обеспечивая оптимальную передачу крутящего момента при любой скорости. Это позволяет поддерживать двигатель в оптимальном режиме работы, обеспечивая экономию топлива.
Роботизированная трансмиссия (РКПП)⁚ РКПП представляет собой механическую коробку передач с автоматизированным механизмом переключения передач. Электроприводы, управляемые электронным блоком управления, осуществляют переключение передач. В отличие от АКПП, РКПП использует механические муфты и шестерни, что обеспечивает высокую эффективность, но может быть менее плавной в работе, особенно при переключениях под нагрузкой. Существуют РКПП с одним и двумя сцеплениями, последние обеспечивают более быстрое и плавное переключение.
В целом, принцип работы каждой трансмиссии направлен на эффективную передачу крутящего момента от двигателя к колесам с учетом различных условий движения и требований водителя. Различия заключаются в методах управления передаточным числом и механизмах, обеспечивающих это управление.
