Топливная система дизельных машин⁚ Обзор

Дизельные двигатели‚ известные своей мощностью и экономичностью‚ требуют сложной и надежной топливной системы. Она обеспечивает доставку топлива в нужном количестве и под нужным давлением в камеру сгорания. От её исправности напрямую зависит работа двигателя и его долговечность. Необходимо регулярное техническое обслуживание для поддержания оптимальной производительности.

Основные компоненты топливной системы

Топливная система дизельного двигателя – это сложный комплекс‚ состоящий из нескольких взаимосвязанных компонентов‚ каждый из которых играет критическую роль в эффективной работе двигателя. Ключевыми элементами являются топливный бак‚ топливный фильтр грубой и тонкой очистки‚ топливный насос высокого давления (ТНВД)‚ топливопроводы высокого и низкого давления‚ форсунки‚ а также регулятор давления топлива. Рассмотрим подробнее каждый из них.

• Топливный бак⁚ служит для хранения запаса дизельного топлива. Его конструкция должна обеспечивать защиту от попадания влаги и загрязнений‚ а также обеспечивать бесперебойную подачу топлива к насосу.
• Топливный фильтр грубой очистки⁚ предназначен для удаления крупных частиц мусора и воды из топлива‚ предотвращая повреждение более тонкого фильтра и ТНВД.
• Топливный фильтр тонкой очистки⁚ очищает топливо от мельчайших частиц‚ которые могут засорить форсунки и привести к нестабильной работе двигателя. Его своевременная замена крайне важна для долговечности системы.
• Топливный насос высокого давления (ТНВД)⁚ является «сердцем» топливной системы. Он отвечает за повышение давления топлива до значений‚ необходимых для его впрыска в цилиндры двигателя. Существуют различные типы ТНВД‚ от механических до электронных‚ каждый со своими особенностями.
• Топливопроводы высокого и низкого давления⁚ обеспечивают транспортировку топлива от бака к ТНВД и от ТНВД к форсункам. Топливопроводы высокого давления должны выдерживать значительное давление.
• Форсунки⁚ впрыскивают топливо под высоким давлением в камеры сгорания двигателя. От их качества и точности работы зависит эффективность сгорания топлива и мощность двигателя. Современные форсунки – это высокоточные устройства‚ требующие бережного обращения.
• Регулятор давления топлива⁚ поддерживает необходимое давление топлива в топливной магистрали‚ обеспечивая стабильную работу двигателя при различных режимах.

Все эти компоненты работают согласованно‚ обеспечивая бесперебойную подачу топлива к двигателю. Любая неисправность в одном из них может привести к серьезным проблемам в работе всего двигателя.

Процесс подачи топлива⁚ от бака до камеры сгорания

Путь топлива от бака до камеры сгорания в дизельном двигателе представляет собой сложный‚ но четко отлаженный процесс‚ зависящий от слаженной работы всех компонентов топливной системы. Начинается все с топливного бака‚ где хранится запас дизельного топлива. Из бака топливо под действием низкого давления поступает в топливный фильтр грубой очистки‚ удаляющий крупные частицы загрязнений. После этого топливо проходит через фильтр тонкой очистки‚ избавляясь от мельчайших частиц‚ которые могли бы повредить ТНВД или форсунки. Далее‚ топливо поступает в топливный насос низкого давления‚ который обеспечивает его подачу к топливному насосу высокого давления (ТНВД).

ТНВД – это сердце топливной системы‚ он повышает давление топлива до очень высоких значений‚ необходимых для эффективного впрыска. Давление топлива регулируется специальным регулятором‚ обеспечивающим оптимальный режим работы двигателя в зависимости от нагрузки. Из ТНВД топливо под высоким давлением поступает по топливопроводам высокого давления к форсункам. Форсунки – это прецизионные устройства‚ впрыскивающие топливо в камеру сгорания с высокой точностью‚ обеспечивая оптимальное смесеобразование и эффективное сгорание. В современных системах впрыск топлива контролируется электроникой‚ позволяющей оптимизировать работу двигателя и снизить выбросы вредных веществ.

Сам процесс впрыска происходит в строго определенные моменты‚ синхронно с работой поршней. Точное дозирование топлива и его своевременный впрыск гарантируют эффективное сгорание и максимальную отдачу от двигателя. Важно отметить‚ что любое нарушение в этом процессе‚ будь то недостаточное давление‚ засорение фильтра или неисправность форсунки‚ может привести к нестабильной работе двигателя или даже к его выходу из строя. Поэтому регулярная диагностика и обслуживание топливной системы являются необходимыми мерами для обеспечения бесперебойной работы дизельного двигателя.

Современные технологии в топливной системе дизелей

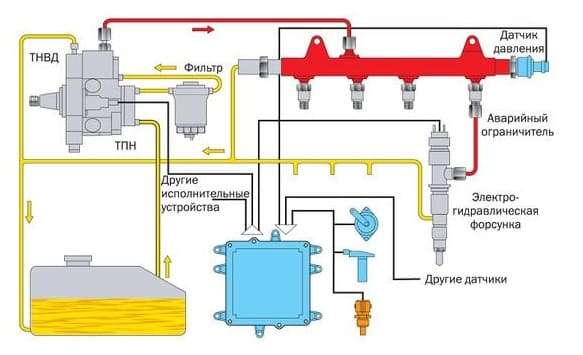

Современные дизельные двигатели используют передовые технологии в топливной системе для повышения эффективности‚ снижения выбросов и улучшения общей производительности. Одной из ключевых инноваций является система Common Rail (общая топливная магистраль). В отличие от более ранних систем‚ где топливо подавалось под высоким давлением непосредственно в форсунки‚ Common Rail использует общую магистраль высокого давления‚ в которую топливо подается насосом высокого давления. Это позволяет более точно контролировать давление топлива и время впрыска для каждой форсунки независимо‚ что обеспечивает оптимальное сгорание и снижает выбросы.

Другим важным аспектом современных топливных систем является использование пьезоэлектрических форсунок. Эти форсунки используют пьезоэлектрический эффект для очень быстрого и точного управления впрыском топлива. Они позволяют осуществлять многофазный впрыск‚ разделяя поток топлива на несколько отдельных инжекций. Это позволяет достичь более полного сгорания и снизить выбросы сажи и оксидов азота. Кроме того‚ современные системы включают в себя более совершенные топливные фильтры с высокой степенью очистки‚ что обеспечивает защиту от загрязнений и повышает надежность работы всей системы.

Применение электронных систем управления топливной системой также играет важную роль. Электронные блоки управления (ЭБУ) постоянно мониторят работу двигателя и в реальном времени регулируют давление топлива‚ время впрыска и другие параметры для оптимизации работы. В некоторых системах используются датчики состояния топлива‚ что позволяет определять его качество и в случае необходимости корректировать режим работы двигателя. Все эти технологии способствуют созданию более экологически чистых и экономичных дизельных двигателей‚ соответствующих современным экологическим нормам.
