Фланцевые узлы в пищевых цехах
На пищевых предприятиях механика всегда соседствует с жесткими санитарными требованиями и агрессивной средой моек. Конвейеры, фасовочные линии, моечные камеры и участки розлива работают во влаге, пене, перепадах температур, и подшипниковые опоры здесь несут двойную нагрузку: механическую и химическую. В таких условиях логично смотреть в сторону решений, которые сочетают гигиеничный корпус и стойкий к коррозии внутренний узел, а купить подшипниковые узлы с квадратным фланцем (термопластиковые, композитные) для пищевой промышленности проще, чем разрабатывать экзотические самодельные варианты. Подшипниковые узлы с квадратным фланцем стали удобным форм-фактором, который легко вписывается в рамы и панели линий розлива и фасовки.
Конструкция и рабочая среда

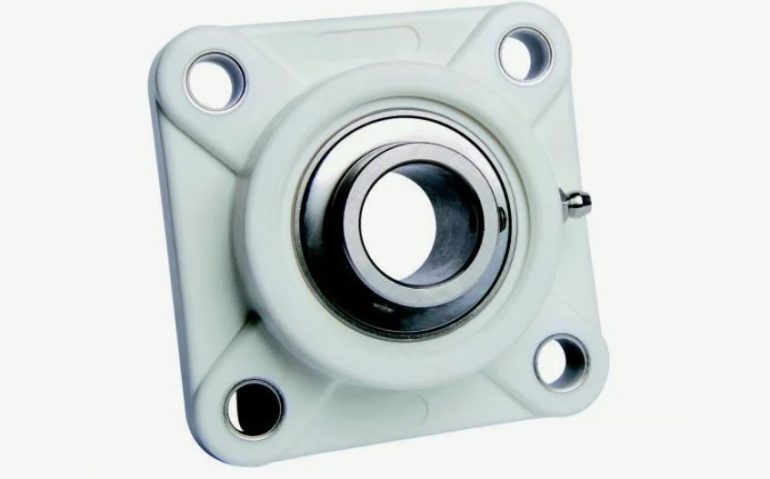

Такие опоры представляют собой корпус с квадратным фланцем и встроенной вставкой, где расположены тела качения, уплотнения и смазка. Фланец крепится четырьмя болтами к раме или кронштейну, что дает предсказуемое позиционирование и облегчает обслуживание. Для пищевой отрасли корпус делают из нержавеющей стали, термопластика или композита, а вставку — из коррозионностойких сплавов с уплотнениями, рассчитанными на воду и химические моющие средства.
Защита от коррозии и химии
Коррозия в санитарной зоне — не только риск поломки, но и источник загрязнения продукта, поэтому выбор материала корпуса выходит на первый план. Полимерные и композитные варианты не ржавеют, не требуют покраски и легче переносят регулярную пенную мойку, тогда как металл нуждается в дополнительной защите и контроле покрытия. Подшипниковые узлы с квадратным фланцем в такой конфигурации помогают сократить количество корродирующих элементов над лентами и лотками.
Полимерный или композитный корпус
Легкий, устойчивый к большинству моющих растворов, с гладкими формами и минимумом щелей, что облегчает уборку. Хорошо подходит для зон непосредственного контакта с продуктом, где санитария особенно строга и мойки проводятся часто.
Металлический корпус
Переносит высокие нагрузки и удары, но без защитного слоя склонен к коррозии, особенно при регулярном воздействии щелочных и кислотных средств. Такой вариант логичнее использовать за пределами санитарной зоны или в особо нагруженных силовых узлах.
Работа под нагрузками в конвейерных линиях
На конвейерах и фасовочных линиях опоры часто испытывают переменные и ударные нагрузки от неравномерно загруженных лент, пусков и остановов. Крутящий момент, вес продукта и инерция барабанов действуют совместно, а неправильный выбор узла ведет к перегреву и быстрому износу дорожек. Подшипниковые узлы с квадратным фланцем позволяют выровнять нагрузку за счет точного позиционирования и выбора подходящего типа вставки — шариковой или роликовой.
- Узел должен выдерживать номинальную нагрузку с запасом под пики и запуск оборудования под нагрузкой.
- Подбор смазки учитывает температуру, частоту вращения и контакт с моющими средствами.
- Геометрия фланца помогает избежать перекосов, которые вызывают локальный перегрев и преждевременный выход из строя.
- Уплотнения защищают дорожки качения от влаги, абразива и остатков моющего раствора.
Гигиеничный дизайн и обслуживание
Для санитарной зоны ценится корпус без острых углов, карманов и труднодоступных щелей, где могут скапливаться остатки продукта. Полимерные и композитные опоры выигрывают за счет плавных переходов и возможности формовать корпус сразу с нужной геометрией. При этом подшипниковые узлы с квадратным фланцем можно быстро демонтировать для ревизии: стандартный крепеж и повторяемая посадка сокращают время простоя.
- Определить, относится ли участок к прямой санитарной зоне и насколько часто проводится мойка под давлением.
- Сопоставить рабочие нагрузки с допустимыми значениями для выбранного типа корпуса и вставки.
- Проверить совместимость материалов с перечнем применяемых моющих и дезинфицирующих средств.
- Заложить график обслуживания: проверка состояния уплотнений, смазки и крепежа.
Когда фланцевые узлы дают максимальный эффект
Подшипниковые узлы с квадратным фланцем особенно уместны там, где нужно совместить чистоту, устойчивость к химии и стабильную работу под переменной нагрузкой. На линиях розлива, упаковки и мойки тары такие корпуса упрощают конструкцию, уменьшают количество корродирующих деталей и сокращают время сервисных операций. При правильном подборе материалов и вставок они помогают выровнять баланс между санитарией, надежностью и затратами на обслуживание.
Когда инженер рассматривает подшипниковые узлы с квадратным фланцем для пищевой промышленности, он фактически выбирает стратегию работы всего участка: сколько времени линия будет простаивать на ремонте, как легко персонал справится с уборкой и как долго узлы выдержат сочетание влаги, химии и нагрузок.
