Механическая коробка передач – это сложный механизм‚ позволяющий водителю выбирать оптимальное передаточное число для различных условий движения․ Она обеспечивает передачу крутящего момента от двигателя к колесам‚ изменяя скорость вращения выходного вала․ Правильное использование МКПП позволяет экономить топливо и эффективно управлять автомобилем․
Принцип работы сцепления
Сцепление – это важнейший элемент механической коробки передач‚ обеспечивающий плавное включение и выключение передачи‚ а также остановку автомобиля без выключения двигателя․ Его основная функция – временное разъединение двигателя и трансмиссии․ Это достигается благодаря взаимодействию ведомого и ведущего дисков․ Ведущий диск‚ жестко связанный с маховиком двигателя‚ вращается постоянно‚ пока двигатель работает․ Ведомый диск‚ соединенный с первичным валом коробки передач‚ может свободно вращаться или быть зажатым между ведущим диском и маховиком․
Процесс включения сцепления происходит следующим образом⁚ при нажатии педали сцепления‚ выжимной подшипник‚ приводимый в действие педалью‚ отжимает диафрагменную пружину‚ которая удерживает ведомый диск в зажатом состоянии․ Это позволяет ведомому диску свободно вращаться независимо от ведущего диска‚ прерывая передачу крутящего момента от двигателя к коробке передач․ Когда педаль сцепления отпускается‚ диафрагменная пружина сжимает ведомый диск‚ плотно прижимая его к ведущему диску․ В этот момент крутящий момент передается от двигателя к коробке передач‚ и автомобиль начинает движение или продолжает движение на выбранной передаче․ Правильное использование сцепления – залог плавного трогания с места‚ предотвращения рывков и продления срока службы компонентов трансмиссии․ Износ фрикционных накладок ведомого диска является естественным процессом‚ требующим периодической замены сцепления․
Важно отметить‚ что неполное выключение сцепления может привести к трудностям при переключении передач‚ а слишком резкое включение – к пробуксовке сцепления и повышенному износу․ Правильная техника работы со сцеплением приобретается с опытом вождения‚ но основы ее достаточно просты и легко усваиваются․

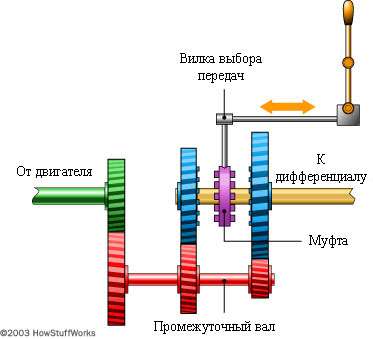

Передача крутящего момента через шестерни
После того‚ как сцепление соединяет двигатель с коробкой передач‚ крутящий момент передается через систему шестерен․ Внутри МКПП расположены несколько валов‚ каждый из которых несет на себе шестерни различного диаметра․ Эти шестерни взаимодействуют друг с другом‚ изменяя передаточное отношение и‚ следовательно‚ скорость вращения выходного вала‚ связанного с ведущими колесами автомобиля․ Основными валами в механической коробке передач являются первичный‚ вторичный и промежуточный (в некоторых конструкциях)․
Первичный вал жестко связан с ведомым диском сцепления и получает крутящий момент от двигателя․ На нем находятся шестерни‚ которые взаимодействуют с шестернями промежуточного вала․ Промежуточный вал‚ как правило‚ имеет набор шестерен‚ которые обеспечивают различные передаточные числа․ Взаимодействие шестерен первичного и промежуточного валов определяет передаточное отношение для каждой передачи․ Вторичный вал‚ на котором расположены шестерни‚ соединенные с выходным валом коробки передач‚ передает измененный крутящий момент на дифференциал и‚ в конечном итоге‚ на колеса․
Переключение передач осуществляется путем включения тех или иных шестерен на промежуточном и вторичном валах․ Это достигается с помощью системы муфт и вилок‚ управляемых рычагом переключения передач․ При включении передачи‚ соответствующая пара шестерен на первичном и промежуточном валах входит в зацепление‚ а затем шестерня промежуточного вала входит в зацепление с шестерней вторичного вала‚ передавая крутящий момент․ Диаметр шестерен определяет передаточное число⁚ большая шестерня на первичном валу и малая на вторичном валу дают высокое передаточное число (большая мощность‚ низкая скорость)‚ а малая шестерня на первичном валу и большая на вторичном – низкое передаточное число (малая мощность‚ высокая скорость)․ Точная конструкция и количество шестерен варьируется в зависимости от модели автомобиля и его технических характеристик․
Выбор передачи и синхронизация
Выбор нужной передачи осуществляется водителем с помощью рычага переключения передач‚ который механически связан с системой вилок и муфт внутри коробки передач․ Каждая позиция рычага соответствует определенной паре шестерен‚ обеспечивающей конкретное передаточное число․ Перемещение рычага приводит к перемещению вилок‚ которые‚ в свою очередь‚ включают или выключают соответствующие муфты‚ соединяя или разъединяя шестерни на валах․ Этот процесс довольно сложен и требует точной координации движений․
Однако‚ простое включение шестерен не достаточно для плавного переключения․ При переключении передач важно синхронизировать скорости вращения шестерен‚ которые должны войти в зацепление․ Без синхронизации‚ резкое включение передачи может привести к сильному удару‚ повреждению шестерен и неприятному звуку․ Для решения этой проблемы в современных МКПП используются синхронизаторы․
Синхронизатор представляет собой механизм‚ который выравнивает скорости вращения шестерен перед их зацеплением․ Он обычно состоит из конусных шестерен с специальным фрикционным покрытием․ При включении передачи‚ синхронизатор сначала замедляет вращение одной из шестерен до скорости другой‚ и только после этого позволяет им войти в зацепление․ Этот процесс осуществляется плавно и практически бесшумно‚ обеспечивая комфортное переключение передач․ Различные конструкции синхронизаторов используются в зависимости от нагрузки на передачу и требуемой плавности переключения․ Например‚ синхронизаторы на низших передачах обычно более мощные‚ чем на высших‚ так как на низших передачах крутящий момент значительно выше․
Эффективность синхронизаторов зависит от состояния масла в коробке передач․ Изношенное или недостаточное количество масла может привести к некачественному переключению передач и повреждению синхронизаторов․
