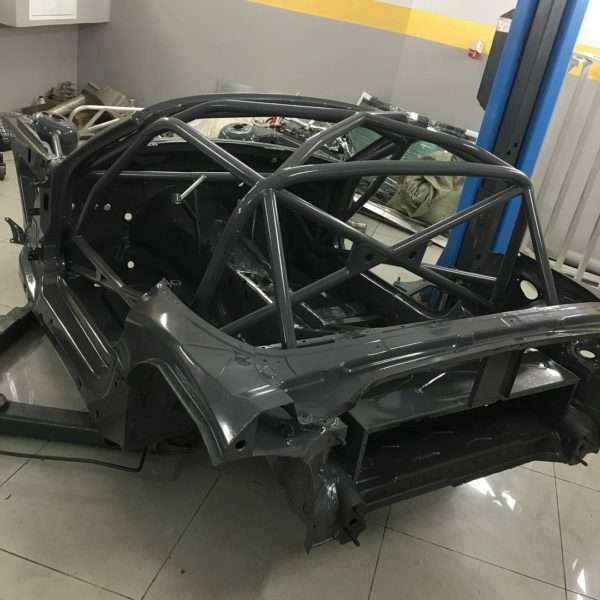

Производство каркасов безопасности – сложный технологический процесс, требующий высокой точности и использования качественных материалов. Надежность конструкции напрямую влияет на безопасность водителя и пассажиров в случае аварии. Современные каркасы проектируются с использованием передовых методов компьютерного моделирования, обеспечивающих максимальную эффективность защиты.
Проектирование и расчеты
Проектирование каркаса безопасности начинается с анализа требований к безопасности, определенных регламентами и стандартами. Ключевыми параметрами являются масса автомобиля, тип кузова, планируемые нагрузки при различных типах столкновений (лобовое, боковое, заднее). Используются специализированные программы для проведения конечно-элементного анализа (FEA), позволяющие моделировать поведение конструкции при воздействии значительных сил. Результаты симуляций позволяют оптимизировать геометрию каркаса, расположение труб, толщину стенки и типы соединений для достижения максимальной жесткости и поглощения энергии удара. Особое внимание уделяется критическим точкам, таким как точки крепления к кузову автомобиля и зоны поглощения энергии. Расчеты должны учитывать возможность деформации каркаса для снижения перегрузки на водителя и пассажиров. Правильное распределение напряжений в конструкции является залогом эффективной работы каркаса при аварии. На этом этапе также определяется оптимальный материал с учетом его прочностных характеристик, веса и стоимости. Все расчеты документируются и сопровождаются детальными чертежами и спецификациями.
Выбор материалов и технологий сварки
Выбор материалов для изготовления каркасов безопасности критически важен для обеспечения необходимой прочности и надежности конструкции. Наиболее распространенными материалами являются высокопрочные стали, часто легированные для повышения устойчивости к коррозии и повышения прочностных характеристик. Использование хромомолибденовых сталей позволяет создавать легкие, но при этом очень прочные конструкции. Выбор конкретного типа стали определяется результатами проектирования и расчетов, а также требованиями к весу и стоимости. Кроме стали, иногда применяются легкие сплавы на базе алюминия или титана, однако их применение ограничено более низкой прочностью по сравнению со сталью. Для обеспечения необходимой прочности и жесткости важно правильно выбрать диаметр труб и толщину их стенки. Технологии сварки играют ключевую роль в обеспечении надежности соединений элементов каркаса. Наиболее распространенными методами являются аргонодуговая сварка (TIG) и полуавтоматическая сварка в среде защитного газа (MIG/MAG). TIG-сварка обеспечивает высокое качество шва и минимальное наплавление металла, что важно для сохранения прочностных характеристик материала. MIG/MAG-сварка более производительна, но требует тщательного контроля параметров для обеспечения достаточного качества шва. Для достижения максимальной прочности и надежности соединений необходимо соблюдать строгие технологические регламенты и использовать квалифицированный сварной персонал. После сварки часто проводится термическая обработка для снятия напряжений в металле и повышения долговечности конструкции. Выбор материалов и технологий сварки должен быть задокументирован и соответствовать принятым стандартам и регламентам.
Процесс изготовления каркаса
Процесс изготовления каркаса безопасности начинается с подготовки трубной заготовки. Точные размеры и формы труб определяются проектной документацией и заранее подготовленными чертежами. Для достижения необходимой геометрии трубы могут подвергаться гибке или резке с использованием специального оборудования с ЧПУ. Высокая точность на этом этапе критически важна для обеспечения правильной сборки и геометрической точности готового изделия. После подготовки труб начинается сварка отдельных элементов. Сварка выполняется квалифицированными сварщиками с использованием специального оборудования и в соответствии с технологическими картами. Каждый шов проверяется на качество и соответствие требованиям стандартов. Для контроля качества швов применяются различные методы неразрушающего контроля, например, визуальный осмотр, метод магнитной порошковой дефектоскопии или ультразвуковой контроль. После сварки всех элементов каркас подвергается тщательной очистке от шлака и других загрязнений. Очистка может включать в себя механическую обработку и химическую обработку для удаления окислов и других загрязнений. Затем каркас может быть покрыт специальным защитным покрытием для предотвращения коррозии и повышения долговечности. Это может быть порошковое напыление или оцинкование. Заключительным этапом является контроль геометрических размеров и проверка на соответствие проектной документации. Только после прохождения всех этапов контроля качества каркас считается готовым к установке в автомобиль. Весь процесс изготовления строго регламентирован и подлежит тщательному контролю на каждом этапе, что гарантирует высокое качество и безопасность готового изделия.
Контроль качества и тестирование
Контроль качества каркасов безопасности – это многоступенчатый процесс, гарантирующий соответствие изделия высоким стандартам безопасности. На каждом этапе производства проводятся проверки, начиная с входного контроля материалов. Проверяется химический состав стали, ее механические свойства (предел прочности, текучесть, ударная вязкость), а также геометрические параметры труб. Отклонения от заданных параметров недопустимы. После сварки проводится тщательная визуальная инспекция всех сварочных швов на наличие дефектов, таких как поры, трещины или непровары. Для более глубокого анализа применяются методы неразрушающего контроля⁚ магнитная порошковая дефектоскопия, ультразвуковая дефектоскопия, и рентгенографический контроль. Эти методы позволяют обнаружить скрытые дефекты внутри металла. Кроме того, проводится контроль геометрических размеров каркаса с помощью специальных измерительных инструментов и приборов с высокой точностью. Любое отклонение от заданных размеров может привести к снижению эффективности защиты при аварии. После всех проверок качества каркас подвергается испытаниям на прочность и жесткость. Эти испытания моделируют условия реальной аварии и позволяют оценить способность каркаса выдерживать значительные нагрузки. Испытания проводятся на специальных стендах с использованием гидравлических прессов или других устройств, способных создавать значительные силы. Результаты испытаний записываются и анализируются. Только после успешного прохождения всех видов контроля и испытаний каркас считается годным к установке и эксплуатации. Все этапы контроля и испытания документируются и хранятся в архиве предприятия, что позволяет проследить историю каждого изготовленного каркаса.
